Solutions haute densité VTAC

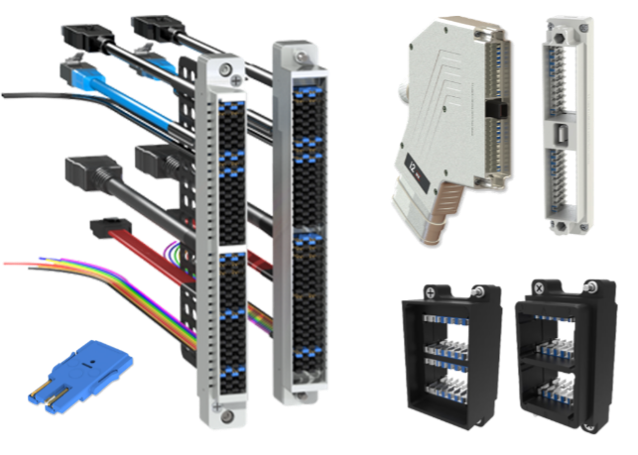

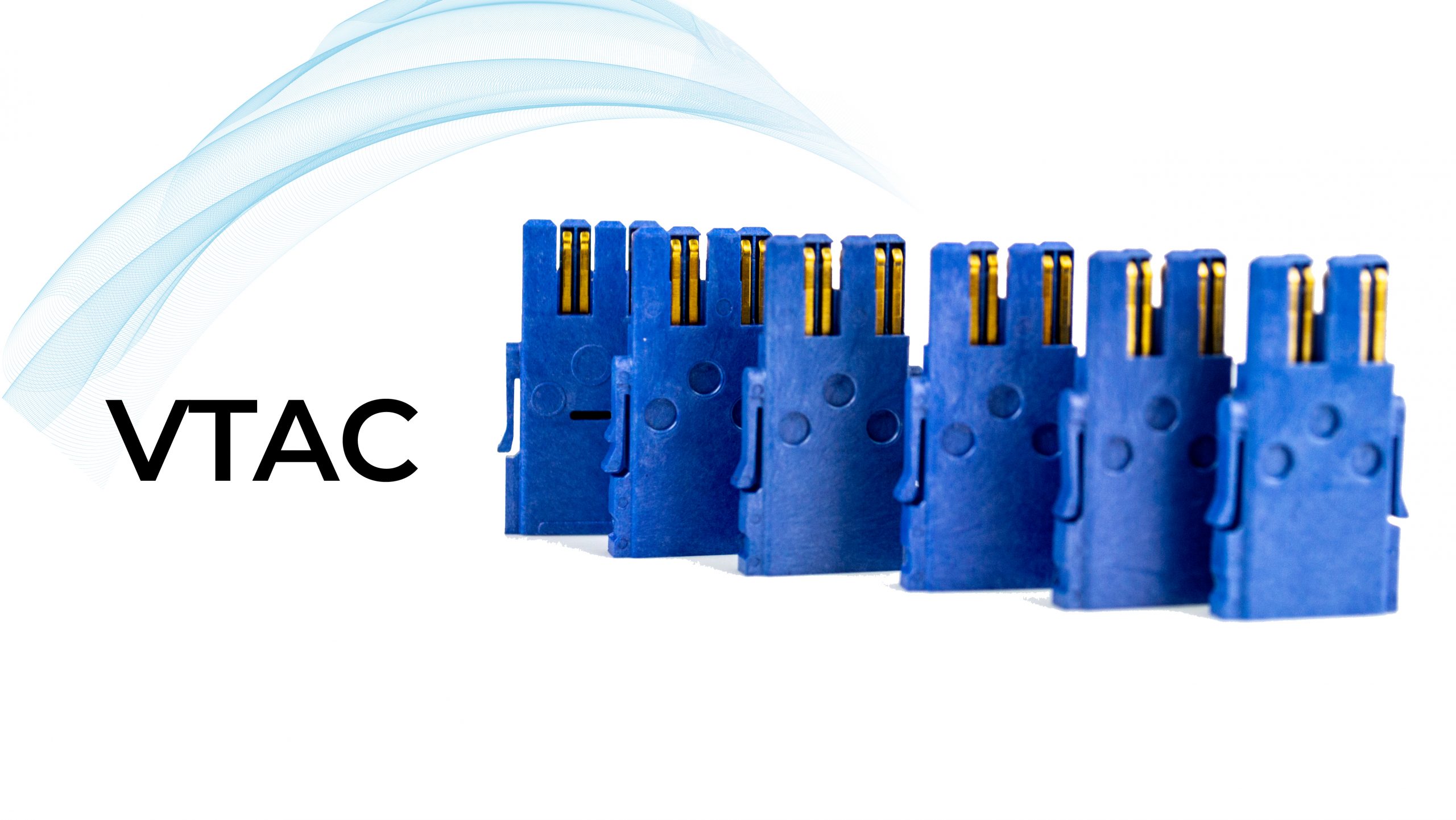

Technologie VTAC

Avec la technologie VTAC HSD pour High Speed Data (HSD – haut débit de données), VPC vous permet dès maintenant de vous équiper pour vos besoins actuels en transmission numérique mais aussi d’avoir des bancs de test prêt pour des débits de 12.5Gbps.

L’insert VTAC HSD permet un taux de transfert de données à 12.5 Gbps par paire différentielle, avec 2 paires différentielles par insert. Les contacts plaqués or, dotés d’un système d’alignement automatique ont été spécialement conçus pour minimiser la diaphonie et accroître l’intégrité des signaux durant les transferts à haut débit, tout en maximisant leur durée de vie. Chaque insert  VTAC HSD a une durée de vie de 150 000 manœuvres, sans dégradation du signal.

Des modules spécifiques de la Série 90 ont été développés pour accueillir ces inserts, d’une capacité d’accueil de 34 inserts. Les inserts de précision sont soudés par un procédé spécial chez VPC et fournis en cordons compatibles avec de très nombreux standards :

  • USB 3.0
  • USB 3.1
  • SATA
  • Mini-SAS
  • 12X InfiniBand
  • DVI-I
  • DVI-D
  • DisplayPort
  • HDMI
  • SFP+
  • Cat 6
  • MRJ21
  • VHDCI
  • Rosenberger HSD

Leur emploi est également possible dans les connecteurs i2 MX et les connecteurs i1 ou iCon.

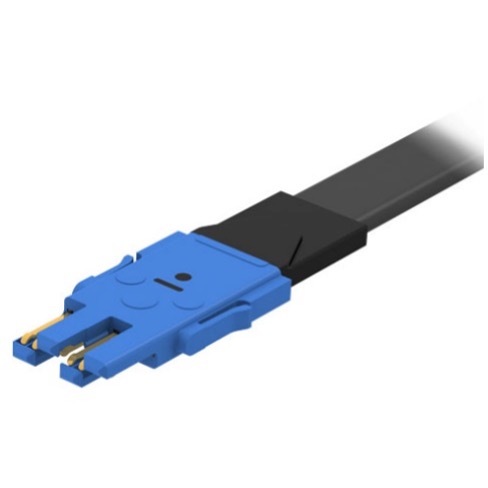

Solutions VTAC câblées

Les configurations câblées VTAC réduisent la résistance et augmentent l’intégrité du signal avec une transition transparente du fil au connecteur.

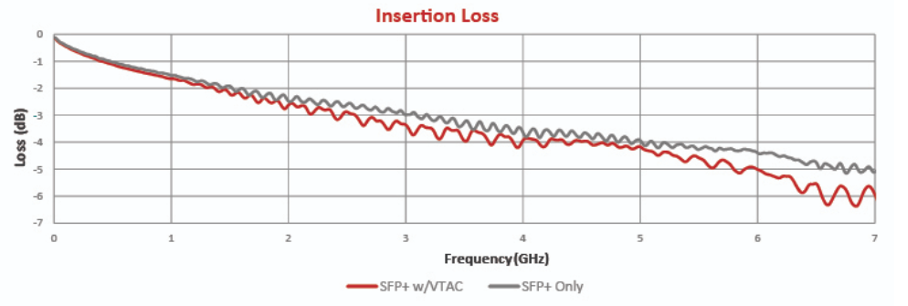

Cela peut être démontré par exemple en utilisant les résultats de tests de qualité et de performances de VPC sur les cordons de raccordement VTAC. Cf.  graphique ci-dessous.

  • La perte d’insertion a été testée sur des cordons d’un mètre de long avec des terminaisons SFP + à chaque extrémité.
  • La deuxième ligne de données (rouge) montre le même cordon de raccordement, mais coupé en deux et terminé par des connecteurs VTAC en son centre.
  • Les résultats ne montrent aucun écart significatif par rapport au signal SFP jusqu’à environ 6,25 GHz. Même à 6,25 GHz, il n’y a que -1 dB de différence entre les deux cordons, ce qui représente une perte d’environ 10%.

L’importance de l’intégrité du signal dans les tests à haut débit fait des solutions VTAC un choix évident.

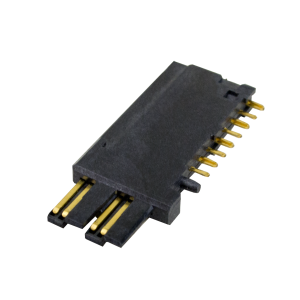

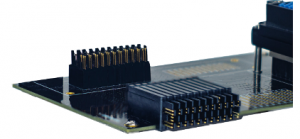

Solutions VTAC PCB

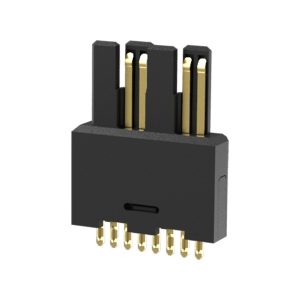

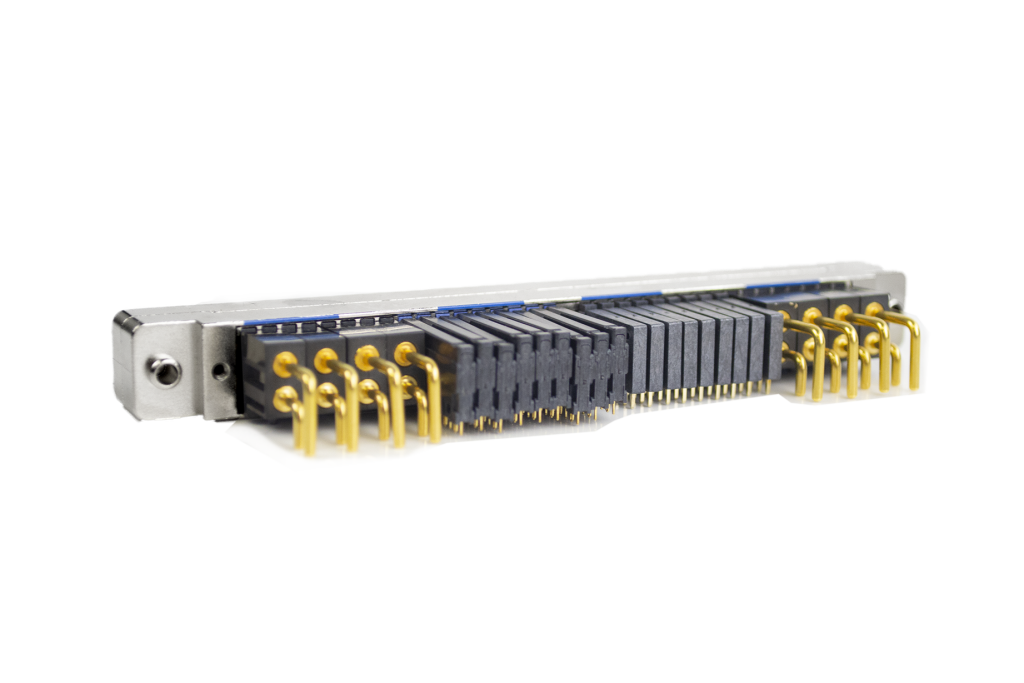

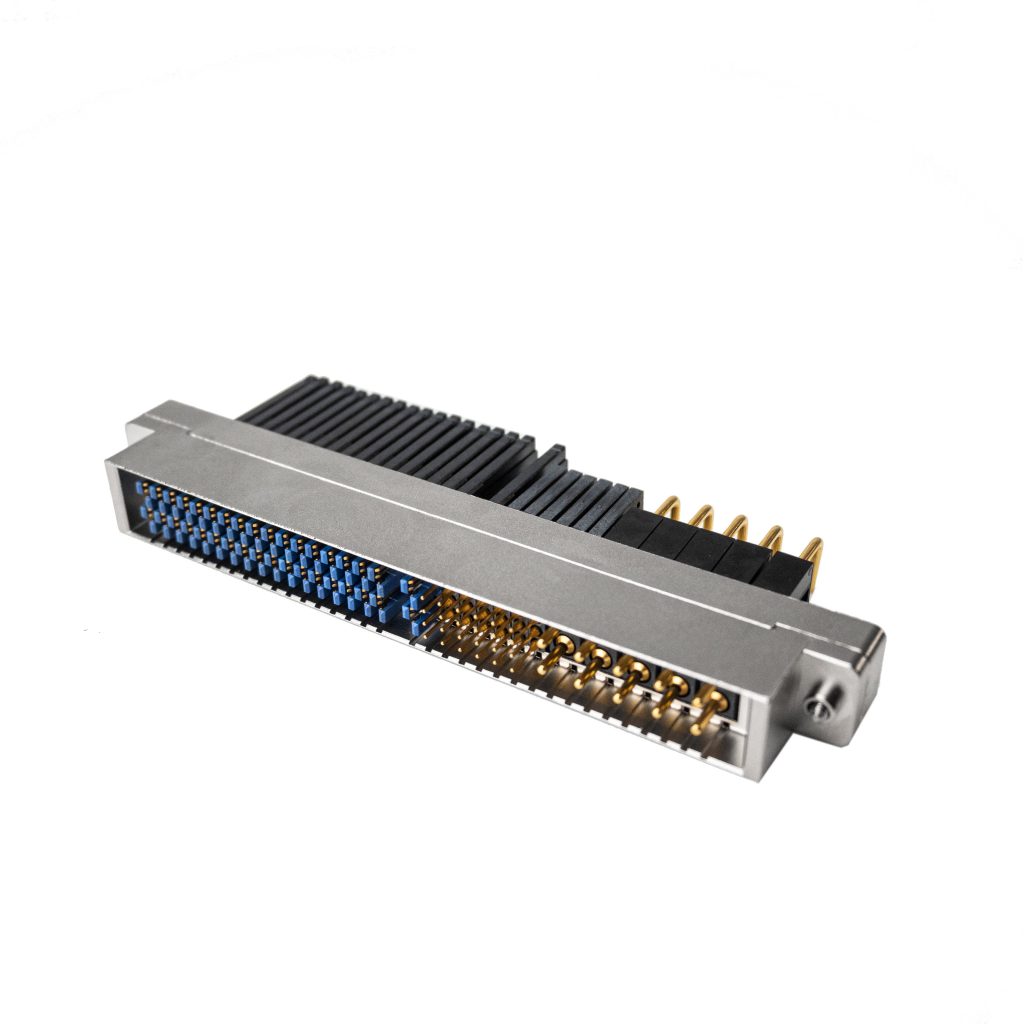

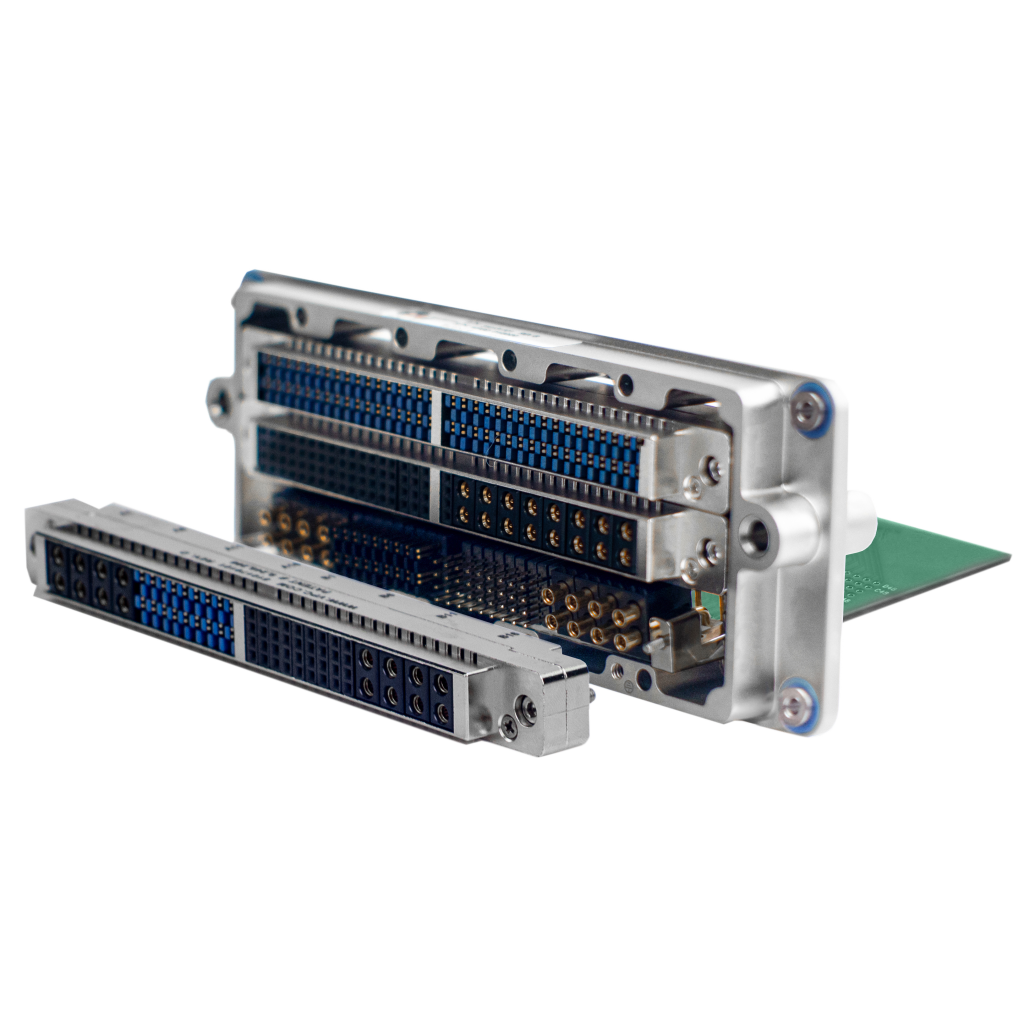

Connecteurs Infinity

Un nombre infini de connexions

La dernière technologie haut débit de VPC tient compte des préoccupations concernant la durée de vie de certaines connexions et le temps passé à remplacer des connecteurs PCB soudés ce qui relègue ainsi, ces problèmes, au  passé. La conception unique des connecteurs VTAC, QuadraPaddle et Micro Power SIM de VPC permet le changement et le remplacement des inserts pass-thru tout en préservant une connexion à angle droit avec le PCB. Le module SIM de VPC offre jusqu’à 34 positions et permet des combinaisons d’entrées / sorties mixtes.

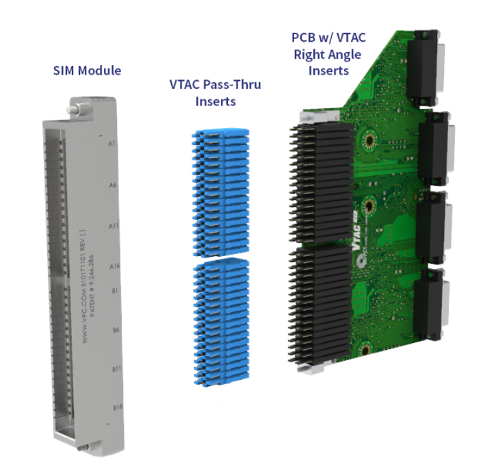

Exemple de configuration VTAC en Infinity

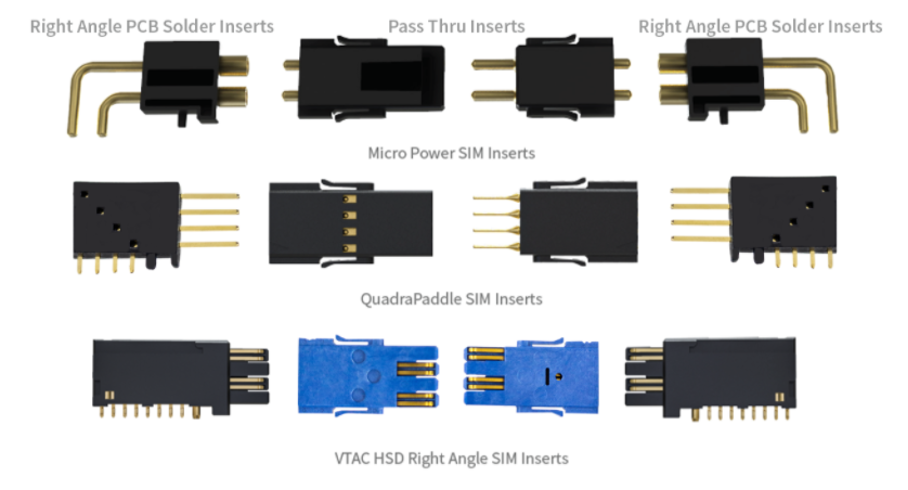

Pièce par pièce

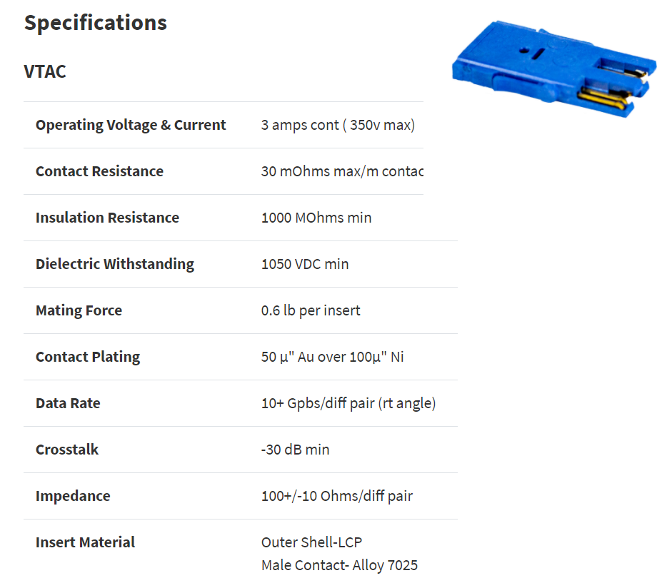

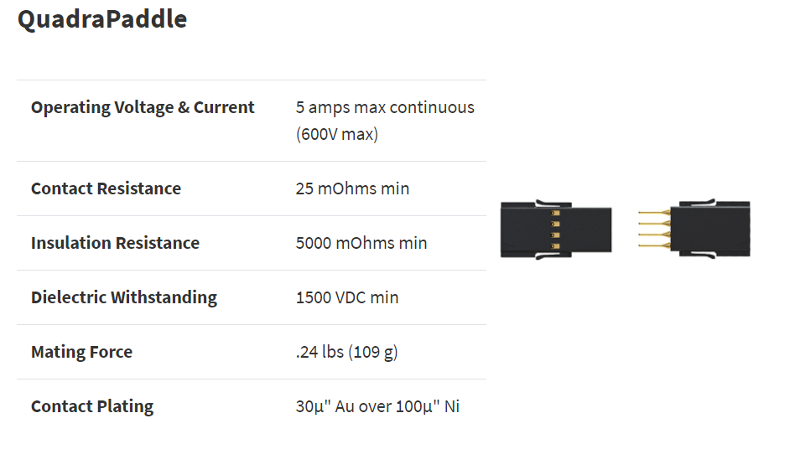

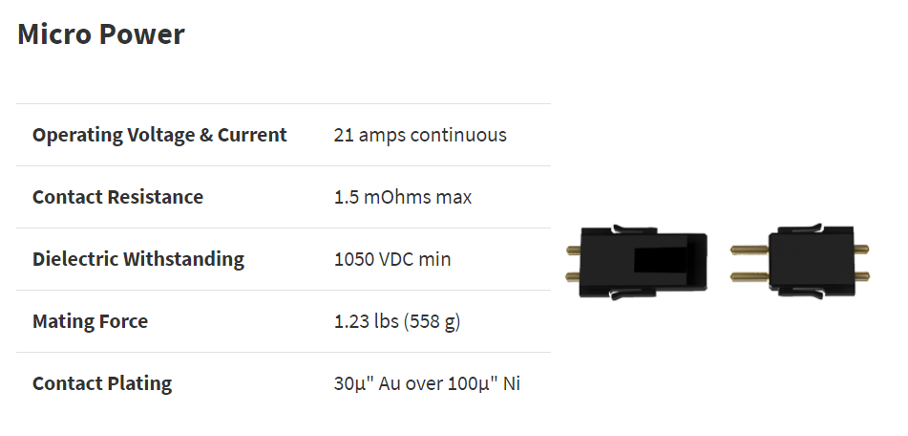

Synthèse des caractéristiques
