Shunts fort courant – Montage sur Busbar

Caractéristiques

  • Puissance constante jusqu’à 50W
  • Courant permanent jusqu’à 550 A
  • Très bonne stabilité dans le temps
  • Très bonne tenu aux courants impulsionnels
  • Capteurs de courant à faible résistance
  • Conforme à la directive RoHS

Avantages

  • Mesure de type Kelvin (4 fils)
  • Température de soudage jusqu’à 350 °C
  • Pratiquement indestructible
  • Nombreux procédés de soudure possibles
  • Très faible valeur ohmique

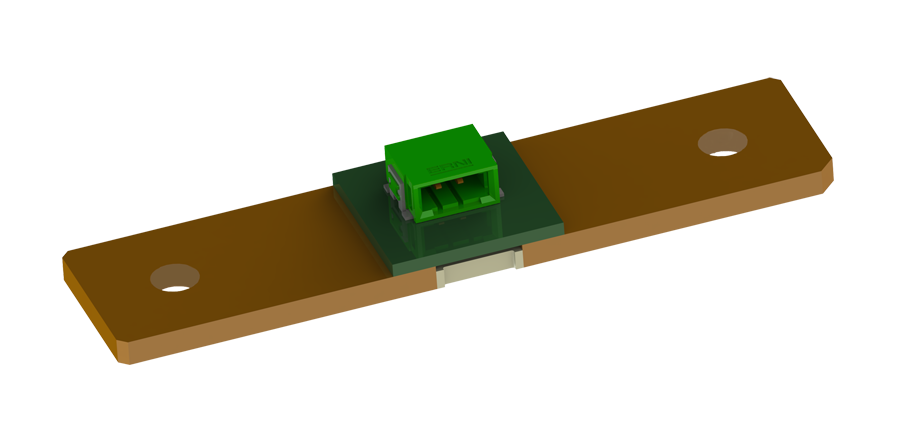

Shunt BAC

Pour faciliter une implantation industrielle rapide et fiable, ISABELLENHUETTE propose une version BAC, qui est un shunt BAS sur lequel a été soudé un petit PCB, lui-même équipé d’un connecteur pour la partie mesure. On s’affranchit ainsi des problématiques liées aux soudures sur busbar. Pour les nombreuses applications où le volume industriel reste de faible à moyen, c’est là une solution simple et rapide qui permet d’implanter le shunt dans son environnement final.

Le shunt BAC accepte jusqu’à 15W permanent, pour des courants pouvant atteindre 550A sur sa version 50µOhm.

Documentation technique du BAC (EN)

Documentation technique du BAS (EN)

Voir la gamme des produits High Current application and energy measurement (EN)

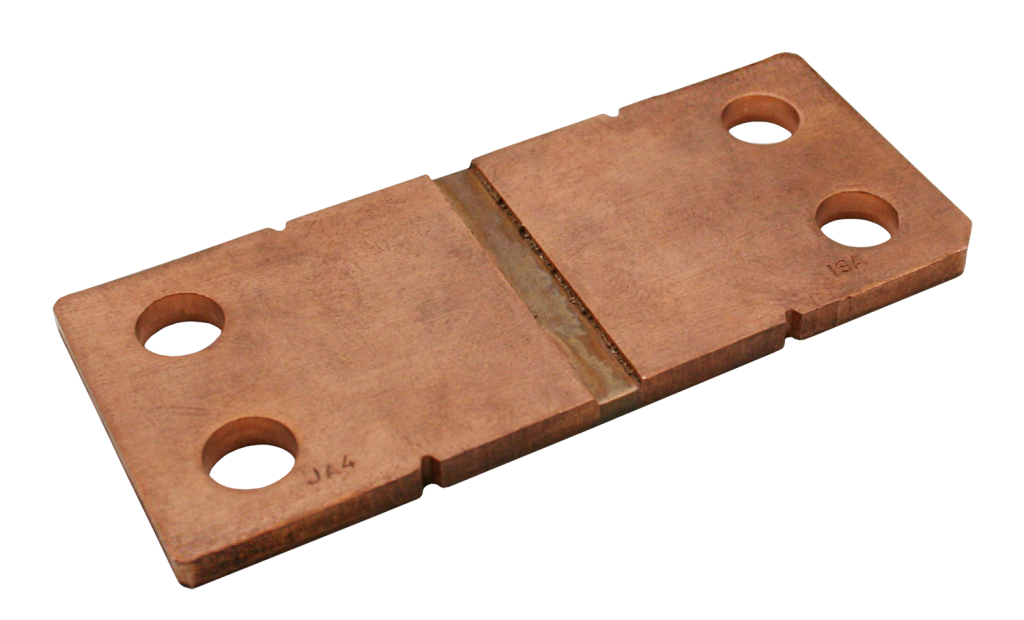

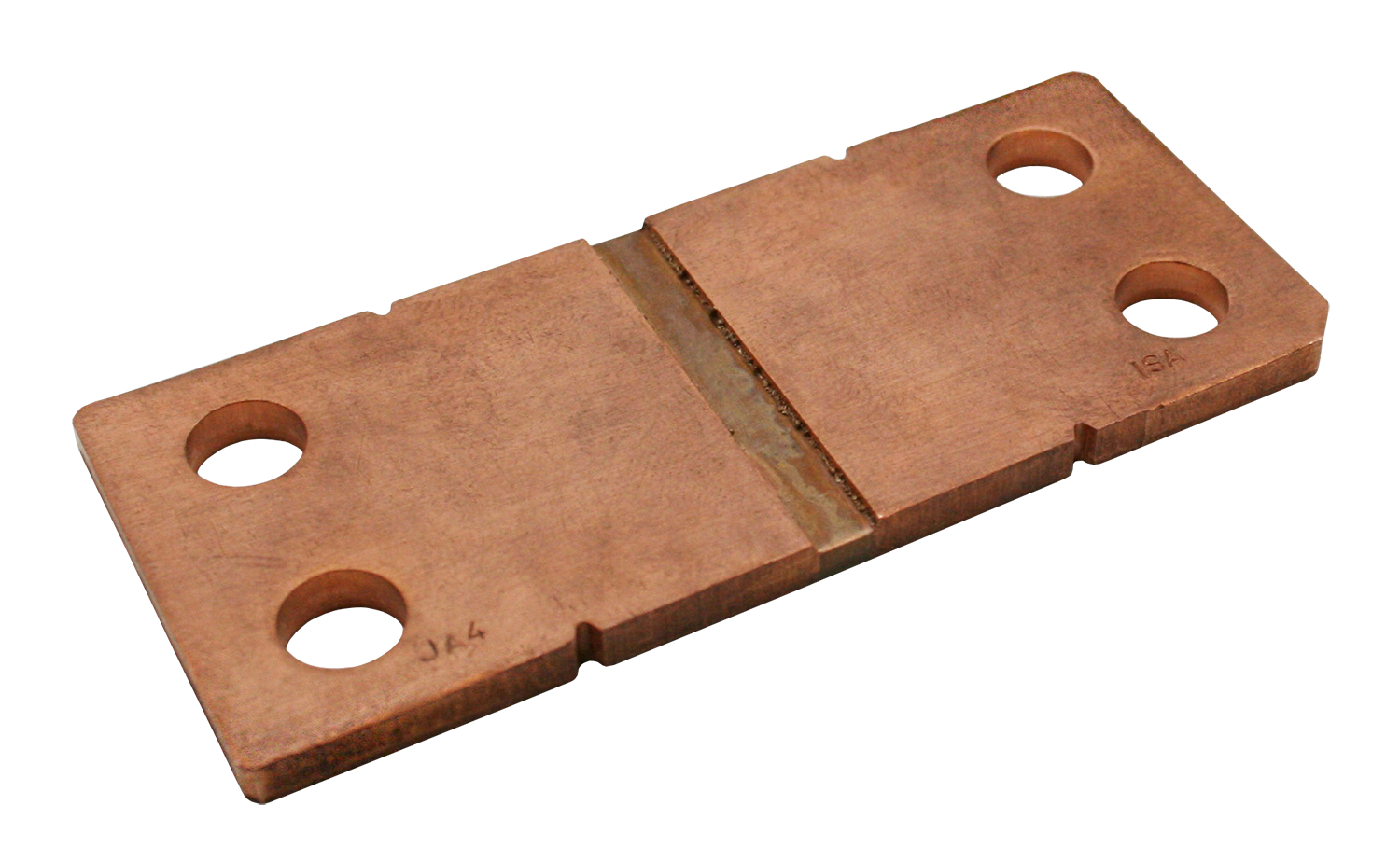

Shunts BAX : toujours plus de puissance

Les shunts BAX se caractérisent notamment par une puissance permanente pouvant atteindre 50W, une puissance impulsionnelle élevée, un couple de fixation mécanique maximum de 10Nm. Ils sont disponibles en 20µOhm et 5µOhm (autres version possibles).

Les principales applications concernent :

  • La gestion de batterie sur véhicules hybrides et électriques, poids lourds ou encore chariots élévateurs / engins de levage,
  • La détection de courant dans les bus bars,
  • La détection de courant dans les équipements de soudage.

Voir la gamme des produits High current application and energy measurement (EN)
