Connecteurs d’amarrage automatique iDOCK

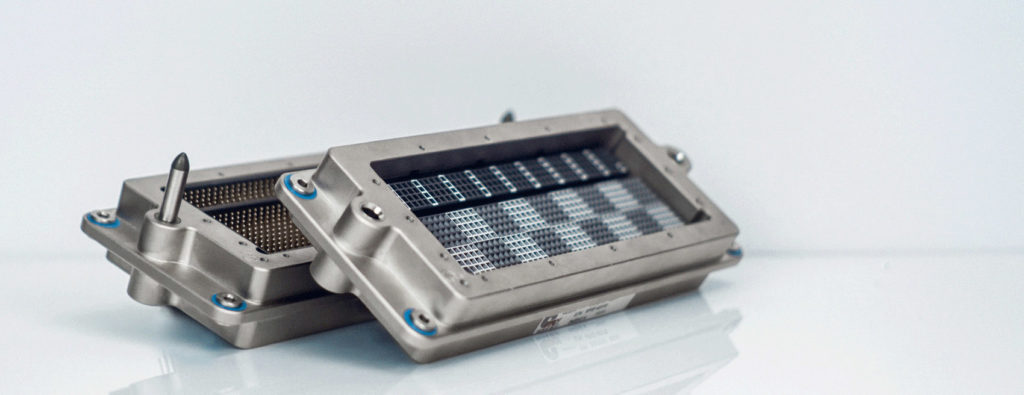

VPC élargit sa gamme avec quatre nouveaux connecteurs d’amarrage automatique : D1, D3/D4, D12 et D25. Chacun des connecteurs est équipé d’un cadre sans engagement pour une utilisation avec un équipement de manipulation de test automatique pour accoupler des adaptateurs de test.

Les connecteurs d’amarrage automatique réduisent le temps de test, ce qui en fait une solution idéale pour les environnements de production ou de fabrication. Ils minimisent également l’interaction de l’opérateur, ce qui réduit les risques d’erreur.

Interface hybride robuste et fiable, particulièrement adaptée aux applications de fabrication et de test de produits, la série iDock offre des options de transmission fiables pour le signal, la puissance, le courant élevé, la haute tension, le coaxial, les débits élevés et la fibre optique. La conception flexible et modulaire des connecteurs de la série iDock permet à l’utilisateur de consolider une variété de types de connexion dans des solutions de connecteurs individuels. Les connecteurs de la série iDock peuvent être utilisés pour la connexion automatique ou dans un format de cadre fiable pour les applications en rack et panneau.

Les douilles flottantes VPC aident à assurer un accouplement réussi à chaque connexion. Un cadre flottant jumelé à des broches de guidage assure un alignement précis entre le récepteur et l’ITA à chaque cycle d’accouplement.

Automatisation

Avec près de 60 ans d’expertise dans Mass InterConnects, VPC élargit son portefeuille avec des conceptions d’interfaces optimisées pour les environnements de test de produits. La conception compacte de la série iDock et l’absence de mécanisme d’enclenchement la rendent idéale pour les changements de produits à grand volume. La série iDock est conçue pour 200 000 cycles.

Chargement partiel

Contrairement à la plupart de nos concurrents, nos cadres peuvent être accouplés de manière fiable sans que chaque module soit installé. En fait, les modules peuvent être partiellement chargés et fonctionner encore de manière optimale. La tolérance de position de nos modules est contrôlée dans le récepteur et le cadre ITA à l’aide de bossages de positionnement assurant un alignement correct sans utilisation excessive de goupilles de guidage.

Caractéristiques techniques

Bien que la charge et la force requises dépendent de la quantité et du type d’entrées/sorties du système, la conception de l’interface est basée sur la conception G12, un système qui a été mis en service et testé pendant plus de 30 ans.

Contactez un ingénieur d’application sur le terrain de VPC pour déterminer la force d’accouplement requise.

Options PCB

La série iDock utilise deux modules VPC standard qui acceptent les solutions PCB. Les cadres d’interface plus grands utilisent des modules haute densité de la série 90, tandis que nos cadres plus petits utilisent des modules iCon. Les deux types de modules acceptent les options de circuits imprimés qui peuvent augmenter l’intégrité du signal et optimiser la gestion des câbles.

Douilles flottantes

Dans un environnement de test automatisé, un désalignement peut entraîner une défaillance catastrophique. Les cadres d’amarrage VPC sont équipés de douilles flottantes pour fournir jusqu’à 0,040″[1,016 mm] de flotteur radial pour compenser l’alignement. Les bagues flottantes préservent les cadres et les contacts pendant chaque cycle d’accouplement.

Options d’E/S hybrides

Les cadres de la série iDock acceptent des modules de différents types d’E/S. Qu’il s’agisse de tests avec puissance, signal, RF, données, fibre ou vide, ces modules peuvent être insérés côte à côte. De plus, de nombreux modules VPC sont de nature hybride, ce qui signifie que ces exigences d’E/S peuvent être mélangées dans le même module, ce qui apporte davantage de flexibilité et de diversité.

Configurez votre solution

Passez à notre section technique pour connaître les références des récepteurs et des ITA, des accessoires et d’une variété de modules préconfigurés compatibles avec les connecteurs de la série iDock. Revenez régulièrement car nous continuons d’ajouter de nouvelles configurations. Comme toujours, si vous ne voyez pas la configuration dont vous avez besoin, veuillez contacter votre ingénieur d’application sur le terrain local pour voir si nous pouvons vous aider.

Plus d’infos sur : https://www.vpc.com/solutions/iDockSeries/
