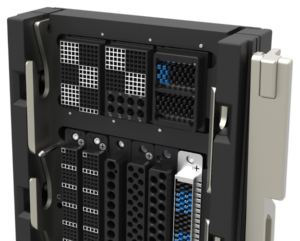

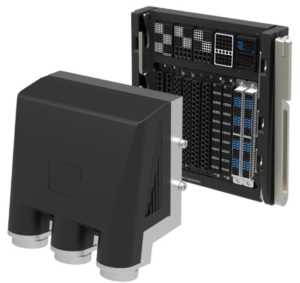

Connecteurs « Infinity »

Description

Fort du succès de sa nouvelle technologie VTAC, VPC annonce les ‘Infinity’ connecteurs : Une infinité de connexions avec les connecteurs SIM

  • Conception en plusieurs parties avec insert de transition pour préserver les connexions PCB
  • Disponible en technologies VTAC, QuadraPaddle et Micro Power
  • Les modules SIM permettent des E/S mixtes
  • Conception flottante contrôlée, pour un engagement et un désengagement plus faciles.
  • Inserts SIM Micro Power
  • Inserts SIM Quadrapaddle
  • Inserts SIM VTAC HSD à angle droit
  • Module SIM 34 position
  • Inserts de transition VTAC
  • Inserts VTAC à angle droit montés sur PCB.

Spécifications

 VTACQuadraPaddle Micro Power
Tension et courant3A DC max. (350V)5A max.  (600V)21A DC
Résistance de contact30 mOhm max/contacts appairés25 mOhm max.1.5mOhm max
Résistance d’isolation1000 MOhms min.5000 MOhms min.
Tenue diélectrique1050V DC min.1500 V DC min.1050V DC min.
Force d’accouplement272 g109 g558 g
Finition des contacts50 µ Or sur 100µ Ni30 µ Or sur 100µ Ni30 µ Or sur 100µ Ni
Taux de transmission> 10Gbps/paire différentielle (à angle droit)
Diaphonie-30 dB min.
Impédance100 ± 10 Ohms/paire différentielle
Matériau d’insertCoque extérieure – LCP bleu ou noir
Contact mâle – Alliage 7025
